Наземная станция национального технического университета Украины- UT4UZB оснащена:
- Windows PC с программным обеспечением - спутниковый трекер Ham Radio Deluxe.
- Трансивер ICOM IC - 910H
- SSB Electronics SP-7000 малошумный усилитель
- Антенны:
- 144 MHz, 2x7 el. 2MCP14 Cross Yagi, MSQUARE
- 430 MHz, M2436 CP30
- ротатор AlfaSpid RAS AZ-EL,
Аппаратно-программная архитектура наземного сегмента управления космическим аппаратом PolyITAN – 2.
Основные элементы архитектуры наземного сегмента.
Состав оборудования, материалов, программного обеспечения наземной станции связи и слежения, центр управления полётом (ЦУП).
|
Наименование |
Тип |
Кол-во |
|
Антенна 433 МГц |
M2 436 CP30 |
1 шт. |
|
Антенна 145 МГц |
M2 14CP |
1 шт. |
|
Антенна 2,4 ГГц |
Dish antenna |
1 шт. |
|
Антенное поворотное устройство |
AlfaSpid AZ/EL Rotator |
1 шт. |
|
Кабель снижения коаксиальный |
Belden RG-8, 10AWG, 50 Ом |
3х30 м. |
|
Кабель управления сигнальный |
Малоточный 4-х жильный |
30 м. |
|
Трансивер радиолюбительский |
ICOM-910H |
1 шт. |
|
Контроллер антенного поворотного устройства |
AlfaSpid AZ/EL Rotator controller |
1 шт. |
|
Программное обеспечение управления наземной станцией связи и слежения |
Ham Radio Deluxe |
1 шт. |
|
Контроллер управления трансивером (PC-ICOM) |
RigExpert Standard |
1 шт |
|
Кабель RigExpert - ICOM |
RigExpert-ICOM910 |
1 шт. |
|
Программное обеспечение – TNC controller emulation (AX.25) |
MixW 3.1.1 |
1 шт. |
|
Компьютер наземной станции связи и слежения, ЦУП |
Windows, Ethernet 100 Mb/с, |
1 шт. |
Взаимодействие станции наблюдения и связи с ЦУП
- Положение космического аппарата (КА) рассчитывается в программе Ham Radio Deluxe
- Расчет выполняется предварительно с помощью программы Ham Radio Deluxe Satellite tracking (HRD-ST) которая входит в комплект поставки программного обеспечения HRD. Существует возможность передачи параметров ближайшего сеанса связи по сети через протокол DDE внешним программам. (Название КА, Азимут, Елевация, Видимость КА, Время к началу сеанса)
ПО ЦУП проводит регулярное опрашивание ПО КИ на предмет считывания статусов ПО КИ и соответственно КА, сохраняет эти данные в своей БД и отображает на экране оператора.
![[Image]](/images/content/PolylTAN-2/Systems/GS/001.png)

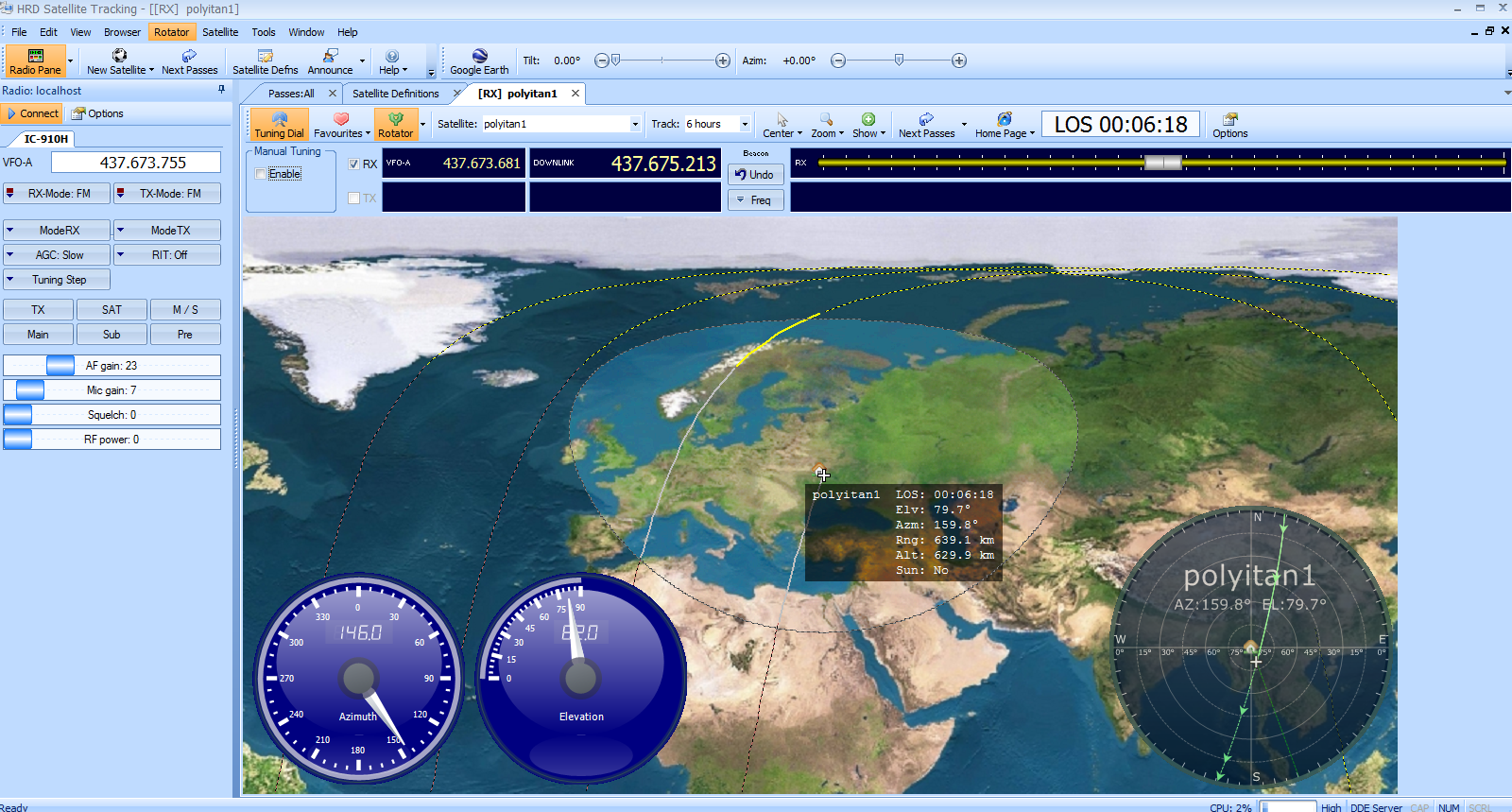

Контроль полёта спутника с помощью программы HRD Satellite Tracking
![[Image]](/images/content/PolylTAN-2/Systems/GS/002.png)

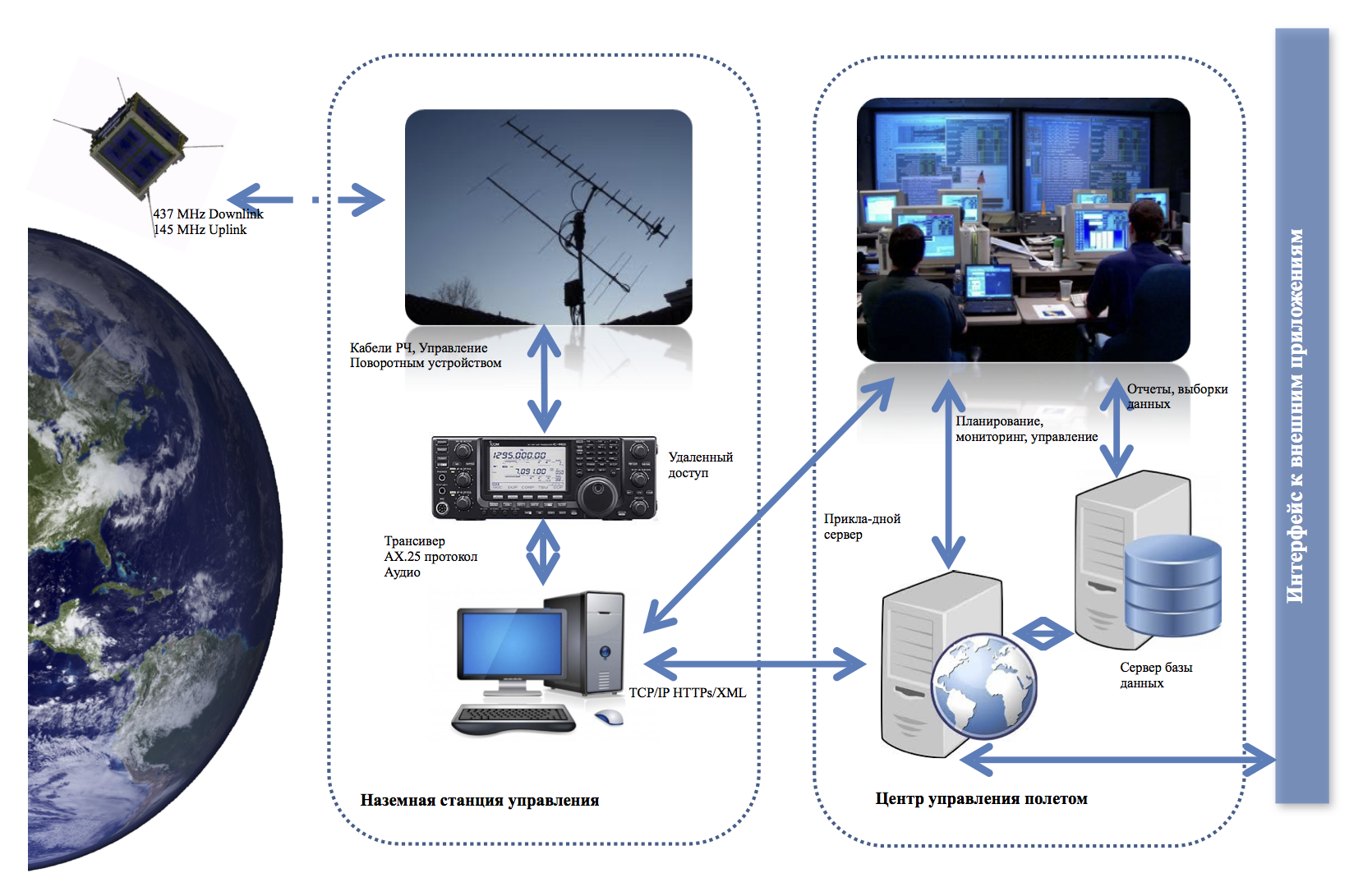

Наземная станция и центр управления полетом наноспутников КПИ
